Монтаж очистных сооружений поверхностного стока в Астрахани

Настоящие рекомендации по монтажу носят ознакомительно-рекомендательный характер и не являются руководством для проведения строительно-монтажных работ и гарантией качества работ. Точный и объективный расчет строительных конструкций и строительной части монтажных работ обеспечивает проектная организация на основании технического задания заказчика, изысканий, действующих строительных норм и правил, и рекомендаций производителя оборудования, исходя из климатических особенностей объекта, рельефа местности, гидрологических особенностей объекта.

В том числе необходимо определить проектом параметры и способы реализации строительных конструкций, таких как способ монтажа и размеры железобетонных конструкций (включая марку и шаг арматуры,и марку бетона); способ монтажа и материал монтажных петель; способ монтажа трубопроводов, в том числе, формирование опор и фундаментов для монтажа коллекторов; способ монтажа кабельный сетей, в том числе, подбор материалов и способ прокладки кабельных трасс.

При проектировании и монтаже Комплекса необходимо руководствоваться рекомендациями действующими нормами и правилами: СП 45.13330.2012Земляные сооружения, основания и фундаменты; СП 70.13330.2012 Несущие и ограждающие конструкции; СП 12–135–2003 Безопасность труда в строительстве; СП 22.13330.2011 Основания зданий и сооружений; СП 32.13330.2012 Канализация. Наружные сети и сооружения; актуальное издание ПУЭ (правила устройства электроустановок), иными необходимыми, обязательными, действующими нормами и правилами.

Лица, выполняющие монтаж, должны иметь опыт и необходимую квалификацию, подтвержденную документально, для проведения строительных работ, а также для использования необходимой для проведения работ техники, инструментов и механизмов. Лица, выполняющие монтаж, должны знать и соблюдать правила техники безопасности и охраны труда. Выполняя строительные работы необходимо использовать средства индивидуальной защиты и строго соблюдать внутренние правила проведения работ на объекте.

Если проект монтажа предполагает нестандартные условия, а именно, над блоками Станции предполагается значительный (более 200 мм) слой грунта, песка, щебня, утеплителя, бетона, иных материалов и/или над Станцией и/или в границах опасной зоны (2,5 метра от границ блока Станции) предполагается проезд техники и/или автотранспорта, установка каких либо зданий, сооружений, иных конструкций, при проектировании и монтаже Станции следует так же учитывать рекомендации Паспорта.

Плита под установку Станции должна иметь габаритные размеры на 250 мм шире габаритов блоков с каждой стороны. Котлован под установку оборудования должен иметь размеры и откосы, исключающие осаждение и обвал грунта на плиту основание. При необходимости, стенки котлована должны быть укреплены.

Окончательный расчет и задание на подготовку котлована производит специализированная проектная организация. По окончании работ по устройству котлована выполнить инструментальную проверку соответствия проекту котлована с составлением промежуточного акта выполненных работ, акта скрытых работ и фото фиксации выполненных работ. Акты и фото отчет приложить к комплекту исполнительной документации.

ВНИМАНИЕ! Отсутствие комплекта исполнительной документации, оформленной в соответствии с действующими нормами и правилами может быть основанием для отказа производителя в гарантийном обслуживании Станции.

В котловане по его периметру и на всю глубину устанавливается опалубка, на дне которой заливается бетонная плита-основание, укрепленная двухслойным армированием. Толщина плиты рассчитывается исходя из габаритных размеров блоков оборудования и удельного веса бетона (справочное: 1м3 бетона весит около 2500 кг).

По периметру блоков с отступом 150 мм от стен блоков, напротив такелажных петель на блоках (см. габаритный чертеж Станции), из плиты выпускаются монтажные петли для фиксации блоков к плите основанию при помощи синтетических строп, подробнее п. 7.4. Паспорта.

По периметру блоков с отступом 150 мм от стен блоков выпускается вертикальная арматура высотой 700 мм с шагом 300 мм, для фиксации к горизонтальной арматуре установленной в ребрах жесткости блоков Станции, подробнее п. 7.5. Паспорта оборудования.

Поверхность плиты должна быть ровная и горизонтальная, отклонение по горизонтали не более 3 мм на длину блока, на поверхности плиты не допустимы выступы, провалы, инородные предметы, и прочие неровности, при необходимости, плита основание выравнивается цементной стяжкой или шлифуется. Расчет плиты-основания и способа крепления блоков к ней производит специализированная проектная организация.

По окончании работ по монтажу плиты-основания выполнить инструментальную проверку соответствия проекту с составлением промежуточного акта выполненных работ, акта скрытых работ и фото фиксации выполненных работ. Акты и фото отчет приложить к комплекту исполнительной документации.

ВНИМАНИЕ! Отсутствие комплекта исполнительной документации, оформленной в соответствии с действующими нормами и правилами может быть основанием для отказа производителя в гарантийном обслуживании Станции.

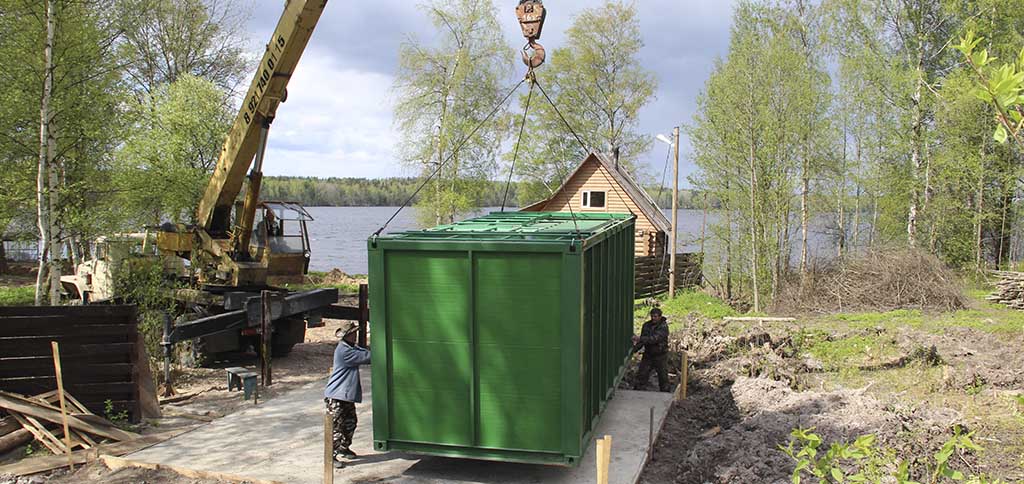

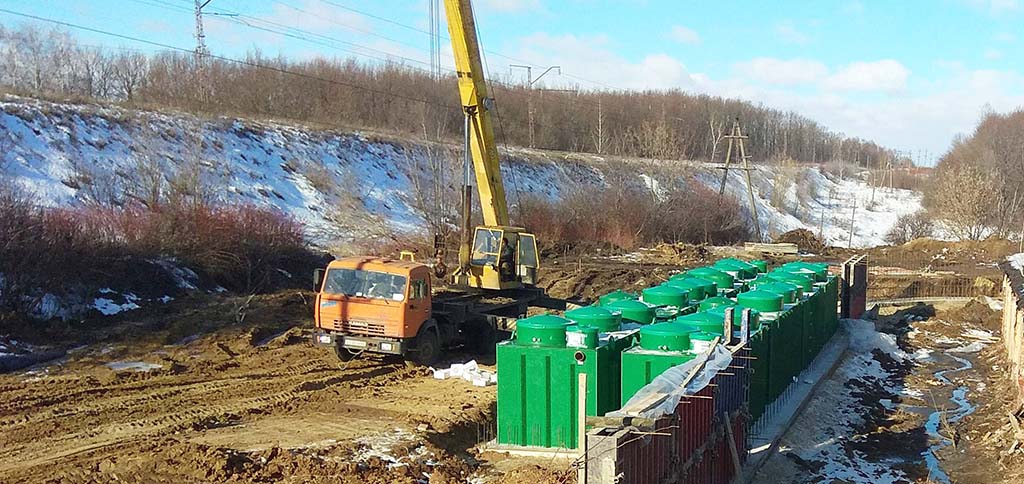

Перед началом работ по установке блоков Станции выполнить входной контроль качества осмотр блоков Станции с целью обнаружения дефектов, полученных при транспортировке и хранении, с последующем подписанием акта передачи Станции в монтаж. Установка блоков Станции производится с закрытыми крышками монтажным краном.
Блоки Станции поднимать за такелажные петли, при отсутствии таковых использовать текстильные стропы (чалки).

ЗАПРЕЩАЕТСЯ использовать металлические тросы или цепи, размещая их непосредственно под корпусом блока. Блоки Станции устанавливаются непосредственно на плиту, крен недопустим, Станция монтируется строго по уровню. Рекомендованное и оптимальное расстояние между блоками Станции составляет 700 мм. Направление и ориентация установки блоков относительно друг друга обеспечить согласно проекту, расстановочной схеме, руководствуясь стикерами на модулях с обозначением номеров модулей и обозначением «вход сточных вод», «выход сточных вод». В процессе установки модули Комплекса выровнять по осям самотечных переливных связей.

После расстановки блоки Станции фиксируется на плите основании синтетическими стропами за заранее подготовленные монтажные петли в плите основании (подробнее монтаж петель в плите основании см. п. 7.3. Паспорта) и за такелажные петли на корпусе Станции, при отсутствии такелажных петель стропы перекидываются через корпус блоков Станции.

ЗАПРЕЩАЕТСЯ фиксация блоков Станции к плите металлическими тросами или цепями. После расстановки и фиксации блоков Станции произвести соединение трубопроводных связей между блоками используя стандартные канализационные фитинги входящие в комплект поставки Станции. Ряд моделей Станций для обеспечения транспортировочных габаритов производятся со съемными горловинами колодцев обслуживания (см. технические характеристики Станций п. 3.2., 3.3. Паспорта), установку съемных горловин рекомендуется произвести на данном этапе работ, после расстановки и фиксации блоков Станции, порядок установки горловин см. п. 7.9.1.1. Паспорта. По окончании работ по установке блоков Станции выполнить инструментальную проверку соответствия проекту и контроль качества соединений с составлением промежуточного акта выполненных работ, акта скрытых работ и фото фиксации выполненных работ. Акты и фото отчет приложить к комплекту исполнительной документации.

ВНИМАНИЕ! Отсутствие комплекта исполнительной документации, оформленной в соответствии с действующими нормами и правилами может быть основанием для отказа производителя в гарантийном обслуживании Станции.

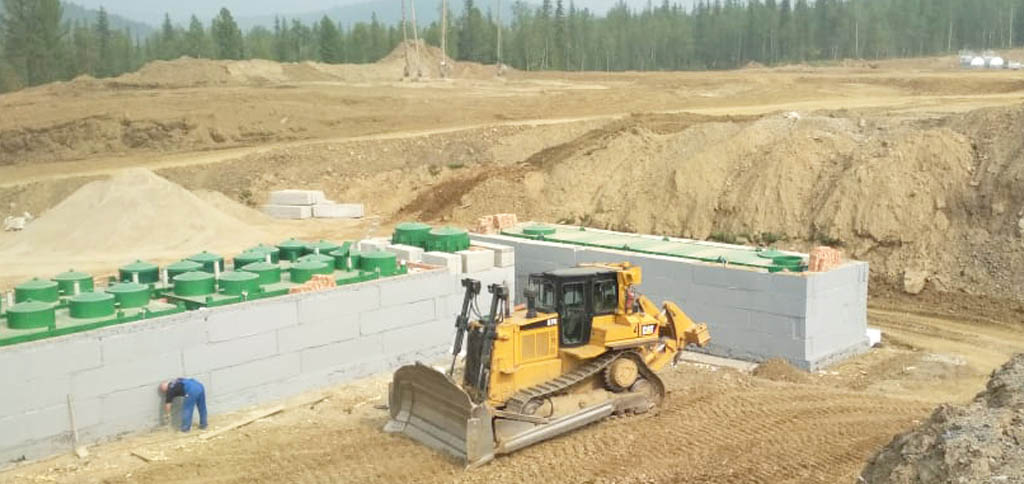

На внешней вертикальной поверхности стен блоков Станции расположены ребра жесткости в виде пустотелых колонн треугольного сечения с технологическими отверстиями. Непосредственно перед бетонированием блоков Станции в эти технологические отверстия горизонтально пропускается арматура, которая связывается с горизонтальной арматурой в ребрах жесткости и вертикальной арматурой выпущенной из плиты основания в местах пересечения вязальной проволокой. Непосредственно в ребра жесткости,
вертикально так же размещается арматура. По окончании армирования блоков Станции ребра жесткости заполняются бетоном. Бетонирование Станции можно производить после того как бетон в колоннах застынет. По окончании работ по формированию ребер жесткости и армированию Станции выполнить проверку соответствия проекту с составлением промежуточного акта выполненных работ, акта скрытых работ и фото фиксации выполненных работ. Акты и фото отчет приложить к комплекту исполнительной документации.

ВНИМАНИЕ! Отсутствие комплекта исполнительной документации, оформленной в соответствии с действующими нормами и правилами может быть основанием для отказа производителя в гарантийном обслуживании Станции.

ВНИМАНИЕ! Бетонирование Станции производится с закрытыми крышками. Бетонирование Станции производится послойно, толщина каждого слоя не более 500 мм, пауза между
заливкой слоев должна обеспечивать возможность залитому слою набрать первичную прочность, время паузы зависит от марки бетона, технологии заливки и погодных условий, и может составлять от нескольких часов до нескольких дней. Одновременно с бетонированием Станции блоки Станции заполняются водой, уровень воды должен превышать уровень бетонирования не менее чем на 200 мм и не более чем на 500 мм, таким образом первый слой воды не должен превышать уровень 700 мм.

При заполнении Станции водой необходимо поднимать уровень воды во всех камерах и отсеках блока равномерно.

ВНИМАНИЕ! Заполнение Станции водой следует проводить непосредственно перед бетонированием, продолжительное (более одних суток) хранение блока Станции заполненного водой, но не залитого бетоном ЗАПРЕЩЕНО, в условиях продолжительных (более одних суток) перерывов в бетонировании, блоки Станции необходимо опорожнить до ранее забетонированного уровня.

ЗАПРЕЩАЕТСЯ бетонирование Станции без заполнения водой.

ЗАПРЕЩАЕТСЯ бетонирование Станции с открытыми крышками колодцев обслуживания. После каждого заполнения блоков Станции водой необходимо плотно закрыть крышки и застегнуть замки.

ЗАПРЕЩАЕТСЯ опорожнять блоки Станции ранее 14-ти дней после окончания бетонирования, перед опорожнением убедится в том, что бетон застыл и набрал расчетную прочность.

ВНИМАНИЕ! При производстве работ ЗАПРЕЩАЕТСЯ наезд техники на блоки Станции, а также проезд техники ближе 2,5 м от блоков Станции, для исключения случайного наезда машин на поверхность земли, под которой установлено оборудование, выставить опасную зону на расстоянии 2,5 метра от границы блоков Станции по периметру. При необходимости проезда техники в опасной зоне необходимо провести мероприятия, которые исключат нагрузку на блоки Станции, например, установить разгрузочную плиту в зоне проезда, или смонтировать подпорную стену.

В процессе бетонирования Станции необходимо производить фотофиксацию результатов заливки каждого слоя бетона, по окончании работ по бетонированию Станции выполнить проверку соответствия проекту и контроль качества работ с составлением промежуточного акта выполненных работ, акта скрытых работ и фото фиксации выполненных работ. Акты и фото отчет приложить к комплекту исполнительной документации.

ВНИМАНИЕ! Отсутствие комплекта исполнительной документации, оформленной в соответствии с действующими нормами и правилами может быть основанием для отказа производителя в гарантийном обслуживании Станции.

Определение необходимости, расчет способа и материалов для теплоизоляции Станции осуществляет проектная организация, исходя из климатических особенностей региона установки, способа установки и режима эксплуатации Станции. При необходимости производителем рекомендован следующий способ утепления: горизонтальный
теплоизоляционный слой, из материала, использование которого допустимо и возможно в грунте, и прочность которого позволит сформировать непосредственно на утеплителе финишную плиту стяжку из железобетона толщиной 70–100 мм, например, Penoplex, толщиной не менее 100 мм, уложенный непосредственно на верхнее пластиковое горизонтальное перекрытие блоков Станции. Теплоизоляционный слой должен перекрывать просветы между блоками Станции и обеспечивать выпуск за границы модулей
комплекса по внешнему периметру блоков Станции не менее чем на 1000 мм.

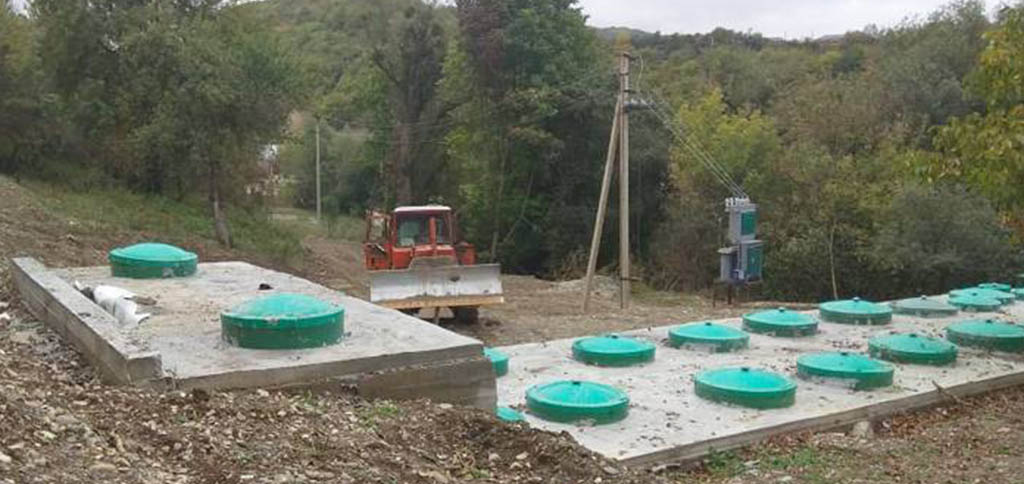

Монтаж верхней, финишный плиты (стяжки) производится непосредственно на слой теплоизоляционного материала, полностью закрывая теплоизоляционный слой. Оптимальная и достаточная толщина стяжки 70–100 мм, армирование двухрядное, армирующей сеткой, при формировании стяжки предусмотреть уклоны от колодцев обслуживания к краям плиты для стабильного отвода поверхностных вод.

ВНИМАНИЕ! При формировании плиты (стяжки) крышки колодцев должны быть плотно закрыты, замки на крышках застегнуты. По окончании работ выполнить проверку соответствия проекту и контроль качества работ с составлением акта выполненных работ, акта скрытых работ и фото фиксации выполненных работ. Акты и фото отчет
приложить к комплекту исполнительной документации.

ВНИМАНИЕ! Отсутствие комплекта исполнительной документации, оформленной в соответствии с действующими нормами и правилами может быть основанием для отказа производителя в гарантийном обслуживании Станции.
